Šivaća mašina Pfaff 1222

Nähmaschine Pfaff 1222;sewing machine pfaff 1222;

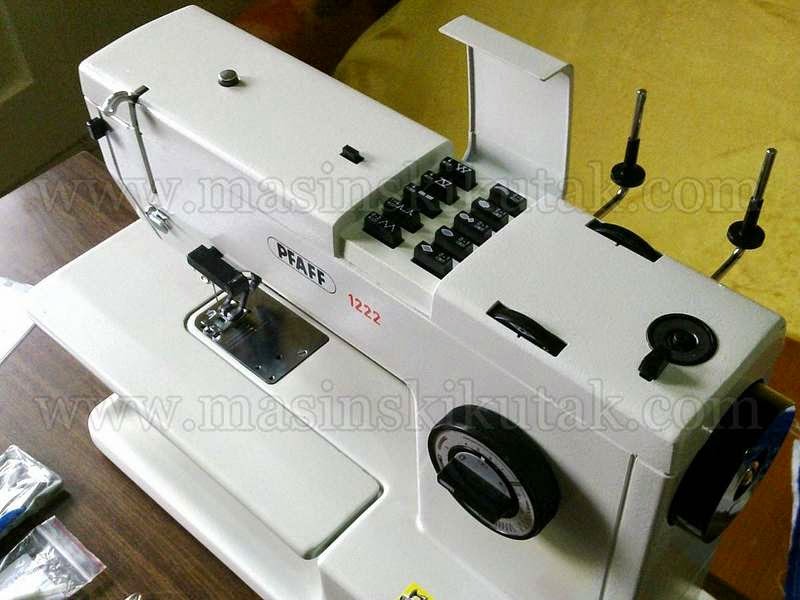

Šivaća mašina Pfaff 1222 je model čiji početak proizvodnje datira oko 1970-tih godina.Na gotovo identičnoj platformi su izrađeni i sledeći modeli:Pfaff 1196, 1197, 1199, 1209, 1211, 1212, 1213, 1214, 1215, 1221, 1222, 1222E, 1229.Što će reći da sve ove pfaff-ovke ima dosta sličnosti,mnogi dijelovi su identični.Pfaff 1222 je rukavna šivaća mašina sa dodatnom platformom,ima ih i ravnih ali su dosta rijetke.


Kompletno kućište mašine je od legure aluminija.Unutrašnji dijelovi su isto tako prilično kvalitetni,zanimljivo je što ova mašina po uputstvu uopšte nije predviđena za podmazivanje,izuzev grajfera,tadašnji Pfaff nije predvidio nikakvo drugo održavanje.Rupice za nalivanje ulja ne postoje niti na jednom kliznom ili zglobnom elementu.

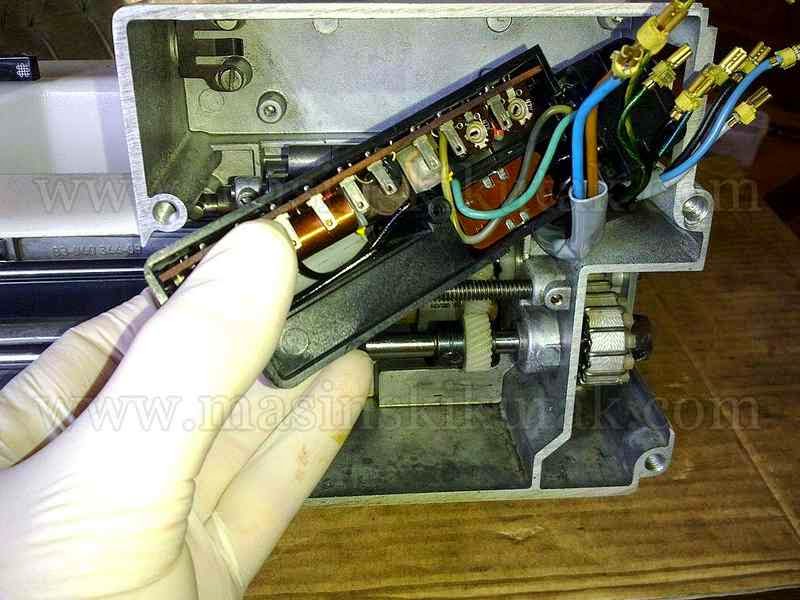

Mnogi koji posjeduju Pfaff 1214,1212 ili 1222 nisu svjesni njenih mogućnosti.Pfaff 1222 ima oko 40 programa.Zadavanje određenog programa je po prilično komplikovano,zadavanje osnovnih programa je relativno jednostavno za ostale se koristi kombinacija jedne ili više tipki programatora,dužine i širine boda,pozicije igle itd. Elektro motor na većini Pfaff mašina je vrlodobar,kontrolnih papučica ima raznih vrsta,neke su sa ogromnim otporom koji ide i do 150 KOma.Ako vaša Pfaff 1222 nema dobru regulaciju brzine,najvjerovatnije je sama papučica u kvaru a rjeđe elektronička pločica.Pfaff 1222e ima skromnu ali značajnu elektroniku koja pojačava ubod igle.Poluga za naprijed nazad je višefunkcionalna,jasno je vidljiva sa lijeve strane kao mala"ručkica",pritisak prema dole je kretanje nazad,postavljanje vertikalno je stalno kretanje unazad a preklapanje na kontra stranu je isključenje donjeg transportera.
Takođe polugica za podizanje stopice ima tri funkcije:podizanje stopice,isključenje mašine kada se namotava konac i pozicioniranje igle.
Bobine za donji konac su metala zato što sama motalica ima na sebi magnet koji drži bobinu,pri namotavanju obavezno podići stopicu i isključiti rad mašine.
Udijevanje konca je poluautomatsko,često nije u funkciji zbog
osjetljivosti veoma male kukice koja prolazi kroz ušicu igle.Moguće je dovesti u red pod velikim uvećanjme i jačom pincetom ako nije pukla.

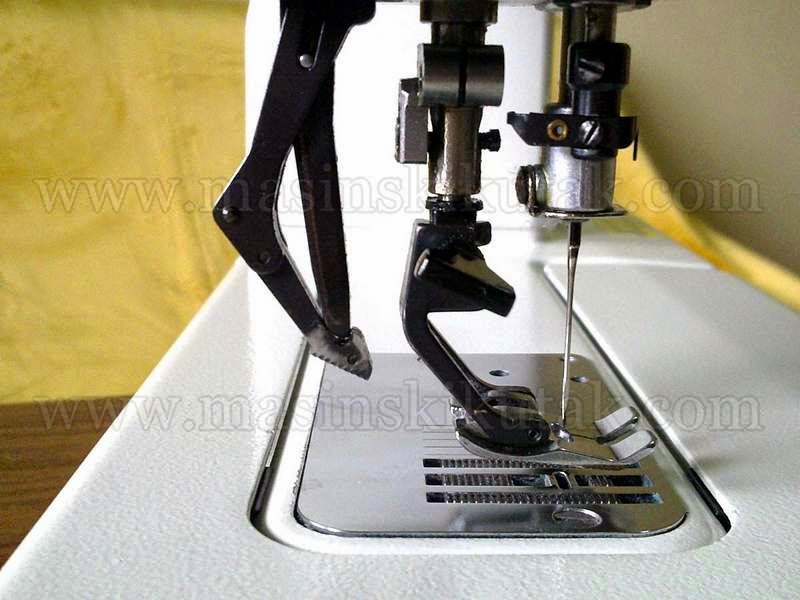

Pfaff 1222 kao i 1212,1214 i još par modela(ne mogu se sjetiti)imaju dvostruki Pfaff IDF feed sistem transporta.Odlična stvar kada se radi sa nešto težim materijalima.Ovaj model mašine vuče i određene"kontraverze"po pitanju kvalitete,neki se u nju kunu i smatraju je super mašinom dok neki nevole čuti za nju zbog par čudnih nedostataka....? koji su to nedostaci na Pfaff 1222..?? To je jedan zupčanik sa nekoliko zakrivljenih segmenata na samom programatoru i par zupčanika u donjem dijelu mašine kod kojih su sami"zupci"izraženi od neke vrste plastike.!?Naime,šta se dešava,usled dugih godina rada ali i od samog"starenja"na tim plastičnim dijelovima se pojavljuju pukotine,manje ili veće.Manja pukotina na "zupčaniku"programatora je donekle tolerantna,nema puno uticaj na rad mašine,na ravan štep nema uopšte uticaja ali na širinu i ravnomijernos ukrasnih i dekorativnih štepova ima itekako,pojavljuju se mjesta sa naglim proširenjima i neravninama.Donji par zupčanika je u sprezi sa transporterom tkanine i u slučaju većeg napuknuća štep nije ravnomijeran dok na kraju ne otpadne u potpunosti cio vanjski dio kada Pfaff 1222 postaje beskorisna.Ove dijelove je moguće poručiti iz inostranstva,gornji dio na programatoru se može i popraviti a donji par zupčanika se mora kupiti.Zamjena ovih dijelova je za majstora svog zanata i to nemojte niti pokušavati raditi.O ovom modelu bi ima šta pisati satima ali kroz eventualna pitanja i komentare će se sama tema nadograđivati.

Broj komentara: 12:

  1. Anonimno1.3.15

    Gospodine veleMaster-u,želim podmazati zupčanike na grajferu kod pfaff 1212 ali nemogu skinuti
    onaj mali poklopac,on se može delimično otvoriti ali nedovoljno,pokušavao sam na sve načine ali nemam ideju kako to izgraditi.unapred hvala

    OdgovoriIzbriši
  2. Vele Master 3 dan :)) - Hvala Vam

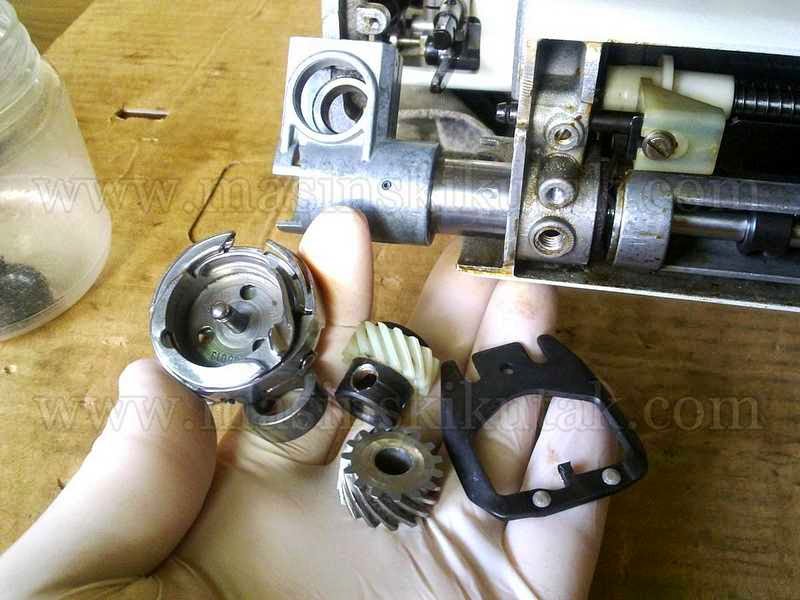

    Da,poklopac grajfera se otvara na lijevu stranu,njegovim uklanjanjem se može skinuti plastični poklopac sa kućišta pogoskih zupčanika hvatača konca,može i bez skidanja ali preglednost je loša.
    Potreban vam je nešto duži izvijač(šavciger),prvo skinuti iglu,skinuti stopicu,odvrnuti dva vijka koji drže ubodnu pločicu a zatim pokušati prići tankim izvijačem do dva mala vijka koji drže šarnirani poklopac,ako ih ne vidite morate koristiti jače svjetlo,nadam se da sam vam pomogao. pozz

    OdgovoriIzbriši
  3. Pfaff 297

    Prije nego postavite pitanje,savjetujem da koristite pretragu sajta na prilagođenoj tražilici na dnu stranice,ukucajte Pfaff 297,ako vam je to teško onda kliknite na gornju vezu :) LP

    OdgovoriIzbriši
  4. Anonimno30.9.15

    Ja ne mogu nikako rješiti svoj problem,konstatovano je da je na mašini papučica u kvaru,
    mašina je pfaff 1222,pokušavali smo zamjenskim papučicama ali bilo koju da uključimo stroj se počinje vrtjeti sam od sebe?? uopće papučicu ne dodirujem,šta da radim i kako da rješim ovaj problem,hvala Vam unaprijed

    OdgovoriIzbriši
  5. Klasične pogonske papučice su obično malog otpora,sad da ne obrazlažem šta je otpor kretanja električne energije...obično su otpora oko 700-800 Ω (oma),za pfaff 1222 electronic i slične modele potrebna Pfaff-a kontrolna papučica je sa daleko većim otporom,oko 20 K Ω pa i više,nađite takvu papučicu i pripojite je na postojeći kabal i ima da"veze" . Sretno

    OdgovoriIzbriši
  6. Anonimno23.11.15

    Poštovanje..
    Dobila sam na poklon mašinu Pfaff 1211.. Znači genijalno izgleda.. Danas sam ju prvi put isprobala, međutim zamjetila sam nešto čudno,mašina šije unazad.. uputstvo mi je na njemačkom a ja ne znam taj jezik, nažalost.. po slikama u uputstvu sam pokušavala dokučiti na koju foru da šije normalno, međutim ni to nije pomoglo.. onu ručicu za naprijed - nazad sam sam stavila i vodoravno u desno, pa uspravno, pa vodoravno lijevo.. i ništa.. uporno šije unazad.. postoji li kakav drugi način na koji bi mogla to popraviti osim te ručice naprijed - nazad?
    Hvala unaprijed..

    OdgovoriIzbriši
  7. Šteta :) ,taj kvar je vjerovatno nastao nekada davno i stoga je mašina ostala tako očuvana,Pfaff 1211 nema rukavnu platformu i u tome je njena razlika,dobra je to šivaća mašina.
    Neće vam tu nikakvo uputstvo pomoći,donekle ste upravu,problem je sigurno na toj ručici za kretanje unazad,položaj prema desno je ravno šivenje,vertikalni(okomito)položaj je šivenje unatrag,kod vas je trenutno u toj poziciji i preklop na suprotnu stranu(lijevo)je potpuno isključenje donjeg transportera.Kada stoji normalno na desno,lagani pritisak prema dole je isto šivenje unazad.
    Vrlo vjerovatno da ta ručica ne pomijera unutrašnji plastični dio uopšte,možda je i polomljen-a.Ta mašina mora kod dobrog i iskusnog servisera a ja ću pokušati naći skicu kako taj sklop izgleda,možda vam bude od koristi.

    OdgovoriIzbriši
  8. Anonimno30.12.15

    Pozdrav,hvala na lepim objašnjenjima
    Ne znam kako da skinem kompletan grajfer sa moje mašine pfaff 1229 ..? veoma je slična kao ove ostale ... nešto se čuje u grajferu dok radi mašina klik-klik,tačno na određenom mestu dok kruži oko spulne... i to se čuje i bez igle kao da je nešto iskrivljeno unutra .... mašina radi normalno sem tog zvuka.
    pozdrav

    OdgovoriIzbriši
  9. Znači vi predpostavljate da se taj čudan zvuk pojavljuje u grajferu Pfaff 1229?Sad mene zanima,jeste li Vi majstor na obuci ili onako radoznali mehaničar i željeli bi ste da vam ja opišem kompletnu proceduru skidanja grajfera?
    Ja ću napisati samo kratko kako da izvršite provjeru pošto ne znam je li imate kakvo predznanje o popravci šivaćih mašina a pfaff 1229 je po prilično komplikovan uređaj.OK.
    Prvo isključiti mašinu iz struje u potpunosti,postaviti mašinu na stranu i odviti 4 vijka koji drže donju ploču(bazu mašine),potom skinuti stopicu,iglu i ubodnu pločicu,zatim odviti vijak-e koji drži plastični poklopac na rukavniku sa donje strane,odpojiti žicu senzora koji se nalazi na poklopcu grajfera,ona je prikopčana na elektroničku pločicu.
    Kada ste to sve sklonili sada imate uvid u donji dio mašine.
    Pregledati sa desne strane dva plastična zupčanika,pokrećete mašinu rukom i pod jakim svjetlom vidite da li je sve uredno.Što se tiče grajfera,skinuti sa lijeve strane poklopac kućišta na pogonskim zupčanicima,pokretati mašinu rukom i vidjeti kakvo je stanje zupčanika.
    Grajfer nemojte skidati u potpunosti,za sada skinuti samo stojeći dio grajfera.Da bi ste ga skinuli potrebno je vanjski segment,nešto kao"polumjesec"od čeličnog lima skinuti a potom pomijeranjem mašine lievo desno skinuti stojeći dio unutar"korpe"grajfera.Pogledajte iza grajfera da li ima namotanog konca.Poslije skidanja stojećeg dijela pokrenuti mašinu i vidjeti da li i dalje postoji taj zvuk.Ako niste u mogućnosti tačno lokalizirati mjesto onda je poželjno skinuti zupčasti remen sa donje osovine i odvojiti gornji od donjeg dijela,pa opet proba ....itd.Ako imate imalo sumnje u vaše znanje,nemojte ništa čačkati,neka ostane taj zvuk,jer mogli bi ste potpuno ostati bez šivaće mašine.

    OdgovoriIzbriši
  10. Anonimno28.8.16

    Good day.
    With many thanks for your information about Pfaff 1222 on the tube.
    I have a question: I can not untwist the screw that secures the hook back side .
    There's the left or right hand thread?
    I'm afraid to disrupt, but me need to remove the hook.
    Thank you.

    OdgovoriIzbriši
  11. Anonimno28.10.16

    Pfaff 1222,ispod pokopca sa lijeve strane ima zupčanik,on na sebi im jasno vidljivu pukotinu,šta uraditi,može li se to zamijeniti,zahvaljujem

    OdgovoriIzbriši
    Odgovori
    1. O tome sam već pisao u samom postu,to je zupčanik koji ima bregove na većem dijelu(eng.Camstack Gear,cam gear),kako to prevesti sa engleskog,nešto kao"bregasti zupčanik ili zupčanik sa bregovima).
      Svi ovi modeli PFAFF:1196, 1197, 1211, 1212, 1213, 1214, 1216, 1217, 1222, 1229 imaju taj zupčanik.
      "Šta uraditi"? Ništa,koristiti mašinu dok možete,osim što je taj zupčanik teško nabaviti teško je taj dio i zamijeniti.
      Ja sam taj zupčanik popravljao na neki svoj način,to je duga priča i možda neki put bude obrađeno kao zasebna tema.LP

      Izbriši
